Cửa thép chống cháy có thanh thoát hiểm BK DOOR

Cửa thép chống cháy có thanh thoát hiểm (hay còn gọi là Panic Bar) là dòng cửa chuyên dụng bắt buộc phải có tại các lối thoát nạn, buồng thang bộ của mọi công trình hiện đại. Với cấu tạo kết hợp hoàn hảo giữa cánh cửa thép ngăn cháy lan, ngăn khói (đạt chuẩn EI) và cơ cấu khóa mở khẩn cấp, hệ thống này cho phép dòng người thoát hiểm bung cửa chạy thoát nhanh chóng chỉ bằng một thao tác đẩy nhẹ tay hoặc tỳ người vào.

Trong đây là chi tiết cấu tạo, nguyên lý hoạt động và cách phân biệt hệ phụ kiện thanh đẩy đơn/đôi để Quý khách hàng và Nhà thầu lên dự toán chuẩn xác nhất.

Cửa thép chống cháy có thanh thoát hiểm là gì?

Cửa thép chống cháy có thanh thoát hiểm là một hệ thống bảo vệ sinh mạng toàn diện, được cấu thành từ hai yếu tố cốt lõi:

1. Cánh cửa thép chống cháy: Được gia công từ thép tấm mạ kẽm cường độ cao, lõi nhồi vật liệu cách nhiệt (MgO hoặc bông khoáng). Cánh cửa này có nhiệm vụ chặn đứng ngọn lửa và nhiệt lượng bức xạ theo các mốc thời gian quy định (EI60, EI90, EI120).
2. Thanh thoát hiểm (Panic Bar): Là thiết bị khóa cơ học đặc biệt được lắp ốp nổi vắt ngang qua bề mặt phía trong của cánh cửa (mặt hướng về phía có người cần thoát nạn).

Theo Mục 3.2.10 và 3.2.11 trong Quy chuẩn kỹ thuật quốc gia QCVN 06:2022/BXD, mọi cửa tại lối ra thoát nạn, hành lang hoặc buồng thang bộ tuyệt đối không được sử dụng các loại khóa ổ chìa thông thường. Thay vào đó, cửa phải được trang bị cơ cấu “mở tự do từ bên trong mà không cần chìa khóa“. Việc tích hợp thanh thoát hiểm lên cửa thép chống cháy chính là giải pháp hoàn hảo nhất để đáp ứng quy định khắt khe này.

Phân loại thanh thoát hiểm cho cửa thép chống cháy

Trong quá trình bóc tách khối lượng và lên bản vẽ thiết kế, việc lựa chọn sai loại thanh thoát hiểm sẽ dẫn đến việc cửa không thể lắp ráp hoặc hoạt động sai nguyên lý. Tùy thuộc vào quy cách cửa là 1 cánh hay 2 cánh, thanh thoát hiểm được chia làm hai dòng chuyên biệt:

Thanh đẩy cửa đơn

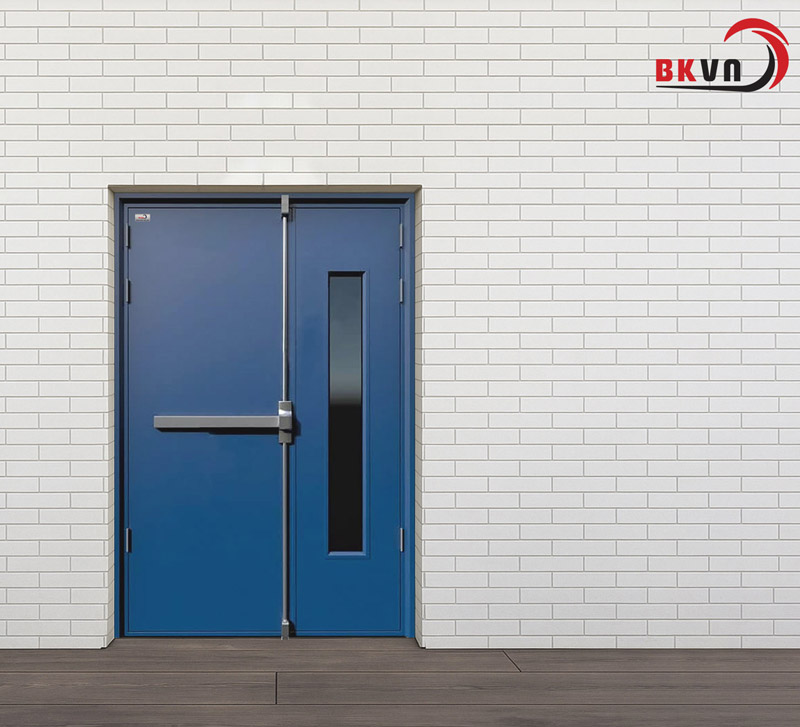

Đây là loại phụ kiện phổ biến nhất, được thiết kế cho cả dòng cửa thoát hiểm 1 cánh và 2 cánh, bao gồm cả cửa chống cháy 2 cánh lệch tại các hành lang ngách hoặc lối thoát hiểm buồng thang bộ có kích thước thông thủy vừa và nhỏ.

• Cấu tạo: Thanh thoát hiểm đơn có hình dáng một thanh kim loại ngang (thường làm bằng inox 304 để chống rỉ sét) ốp dọc theo chiều rộng của mặt trong cánh cửa.
• Cơ chế hoạt động: Phụ kiện này sử dụng chốt khóa ngang. Ngàm chốt sẽ ăn trực tiếp vào lỗ đón chốt gắn trên khung bao (hèm cửa). Khi người dùng nhấn hoặc tì lực vào thanh ngang, ngàm chốt sẽ lập tức thụt vào trong, giải phóng cánh cửa để mở bung ra ngoài.
• Ưu điểm: Lắp đặt đơn giản, ít hỏng hóc, thao tác bảo trì bảo dưỡng cực kỳ nhanh chóng.

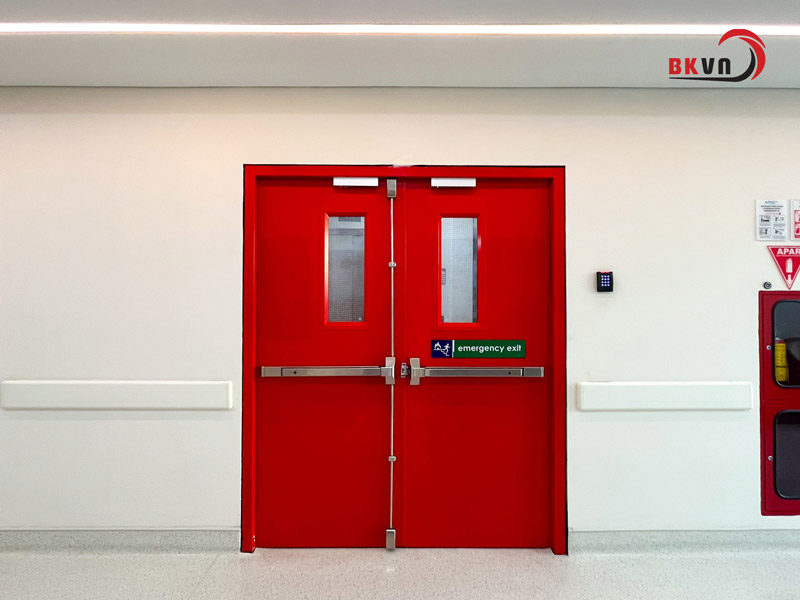

Thanh đẩy cửa đôi (dành cho cửa thoát hiểm 2 cánh)

Đối với những khu vực tập trung đông người, lối thoát chính yêu cầu lưu lượng lớn, cửa thoát hiểm 2 cánh sẽ được sử dụng. Lúc này, hệ thống thanh đẩy đôi sẽ phát huy tác dụng. Hệ thống này bao gồm sự kết hợp giữa chốt ngang và chốt dọc (chốt thiên lý):

• Cho cánh phụ (cánh thường đóng kín): Sử dụng thanh thoát hiểm có hệ thống chốt dọc. Khi nhấn vào thanh ngang trên cánh này, lực sẽ truyền qua các thanh ty nhôm/inox bên trong, rút đồng thời cả chốt gài trên đỉnh đầu (cắm vào khung) và chốt gài dưới mặt sàn, giúp cánh phụ mở toang.
• Cho cánh chính (cánh đóng sau): Thường sử dụng thanh thoát hiểm chốt ngang móc trực tiếp vào mép của cánh phụ, hoặc cả hai cánh đều dùng chốt dọc để tối ưu sự đồng bộ.
• Lưu ý kỹ thuật sống còn: Đối với hệ cửa 2 cánh dùng thanh thoát hiểm, bắt buộc phải lắp đặt thêm bộ điều phối đóng cửa (Sequence Selector). Thiết bị này đảm bảo khi cửa tự sập lại, cánh phụ sẽ vào khớp trước, cánh chính vào sau, giữ cho hèm cửa kín khít và không cho khói lọt qua khe giữa hai cánh.

Phụ kiện đồng bộ đi kèm hệ thống cửa thoát hiểm

Nhiều nhà thầu khi lên dự toán thường chỉ tính tiền cánh cửa và thanh Panic mà quên mất rằng, để hệ thống cửa này vượt qua vòng nghiệm thu của Cảnh sát PCCC, cần phải có bộ phụ kiện đồng bộ đi kèm:

• Tay co thủy lực (Door Closer): Thanh thoát hiểm giúp cửa mở ra dễ dàng, còn tay co thủy lực có nhiệm vụ kéo cánh cửa đóng sập lại một cách nhẹ nhàng và tự động ngay sau khi dòng người chạy qua. Nếu cửa mở toang mà không đóng lại, ngọn lửa và khói sẽ lập tức tràn vào buồng thang thoát nạn.
• Khóa liên động tay gạt (Panic Trim): Lắp ở mặt ngoài của cửa thoát hiểm (mặt không có thanh Panic). Ổ khóa này bình thường luôn ở trạng thái khóa cứng để chống trộm đột nhập từ bên ngoài vào. Tuy nhiên, dù bên ngoài có khóa chết thì người bên trong vẫn luôn đẩy được thanh Panic để thoát ra. Khi lực lượng cứu hộ đến, họ sẽ dùng chìa khóa đặc biệt để mở khóa tay nắm này đi vào trong.
• Gioăng cao su trương nở: Được dán dọc theo các hèm cửa. Khi gặp nhiệt độ cao từ ngọn lửa, lớp gioăng này sẽ trương nở gấp nhiều lần thể tích ban đầu, lấp kín mọi khe hở siêu nhỏ, ngăn chặn tuyệt đối khói độc lan truyền.
• Ô kính (tùy chọn): Đối với một số công trình, cửa thép ở vị trí thoát hiểm được thiết kế thêm ô kính chống cháy để có tầm nhìn tốt hơn, tránh việc đi nhầm hoặc chọn nhầm nơi mở cửa.

>> Tham khảo ngay mẫu cửa thép chống cháy có ô kính

Nguyên lý hoạt động “cứu mạng” của thanh thoát hiểm

Sự xuất hiện của thanh thoát hiểm trên cửa thép chống cháy đã giải quyết được những bài toán sinh tử trong các vụ hỏa hoạn:

1. Thao tác mù (Blind Operation): Trong đám cháy, hệ thống điện thường bị ngắt, khói đen bao phủ khiến tầm nhìn gần như bằng 0. Thay vì phải dùng tay sờ soạng tìm tay nắm hay vặn ổ khóa trong hoảng loạn, người chạy nạn chỉ cần lao về phía cửa. Bất kỳ bộ phận nào của cơ thể (tay, vai, hông) tì mạnh vào thanh ngang vắt giữa cửa là chốt sẽ tự động bung ra.
2. Ngăn chặn thảm họa dẫm đạp: Khi hàng trăm người cùng xô đẩy về một lối thoát hẹp, áp lực lên cánh cửa là cực kỳ lớn. Thiết kế thanh tì ngang cho phép cửa nhận lực từ diện rộng. Những người đi đầu dù bị xô đẩy ép sát vào cửa vẫn vô tình kích hoạt thanh mở cửa, giúp giải tỏa đám đông nhanh chóng mà không gây kẹt chốt.

Ứng dụng thực tế trong các công trình hiện đại

Nhờ tính năng bảo vệ vượt trội, hệ thống cửa thép chống cháy tích hợp thanh thoát hiểm được ứng dụng tại các vị trí trọng yếu:

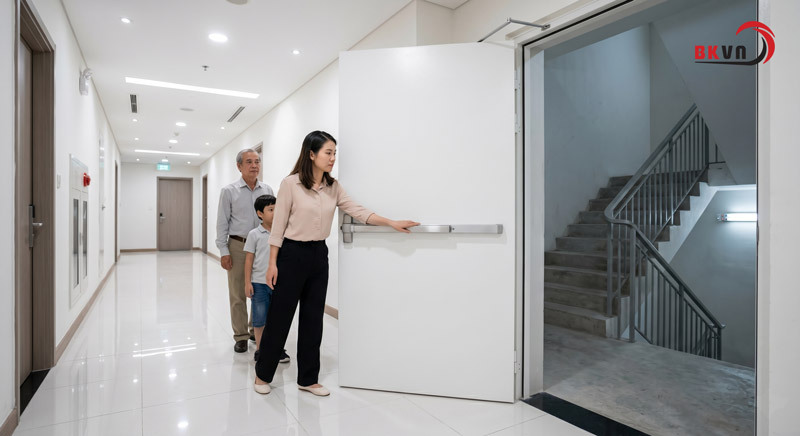

• Buồng thang bộ thoát nạn: Lắp đặt tại tất cả các tầng của chung cư, khách sạn, tòa nhà văn phòng cao tầng.
• Lối thoát hiểm tập trung: Các cánh cửa Exit tại sảnh trung tâm thương mại, siêu thị, rạp chiếu phim hay sân vận động trong nhà.
• Cửa thoát hiểm xưởng sản xuất: Lối ngách thoát hiểm tại các nhà máy, kho bãi công nghiệp nơi công nhân thao tác với máy móc hoặc vật liệu dễ cháy nổ.

Báo giá và thi công cửa thép chống cháy có thanh thoát hiểm tại Bách Khoa Việt Nam

Việc sản xuất và lắp ráp hệ thống cửa thép kèm thanh thoát hiểm đòi hỏi sự chính xác tuyệt đối. Bản lề phải chịu được tải trọng nặng, tay co thủy lực phải đủ lực kéo, và thanh thoát hiểm phải nhạy bén không được phép kẹt rít.

Bách Khoa Việt Nam (BK DOOR) tự hào là nhà máy sản xuất vật tư thiết bị PCCC chuyên nghiệp, cung cấp trọn gói giải pháp cửa thoát hiểm an toàn nhất cho công trình của bạn:

• Gia công cửa thép chống cháy đa dạng kích thước, tích hợp sẵn hệ thống thanh đẩy đơn/đôi chính hãng từ các thương hiệu phụ kiện lớn.
• Sản phẩm được cấp tem kiểm định PCCC theo đúng lô công trình, pháp lý minh bạch, hỗ trợ tối đa hồ sơ nghiệm thu.
• Sản xuất trực tiếp tại nhà máy, không qua trung gian, mang đến bảng giá cạnh tranh nhất cho các nhà thầu cơ điện và xây dựng.

Hãy để BK DOOR cùng bạn bảo vệ sinh mạng và tài sản cho mọi công trình. Quý chủ đầu tư, quý nhà thầu có nhu cầu bóc tách bản vẽ? Liên hệ ngay hotline của Bách Khoa Việt Nam để nhận báo giá chi tiết hệ cửa thép chống cháy có thanh thoát hiểm với mức chiết khấu tốt nhất!
