ỐNG GIÓ CHỐNG CHÁY EI – VỊ TRÍ LẮP ĐẶT VỊ TRÍ LẮP ĐẶT THEO QCVN 06:2021/BXD

ỐNG GIÓ CHỐNG CHÁY EI – VỊ TRÍ LẮP ĐẶT VỊ TRÍ LẮP ĐẶT THEO QCVN 06:2021/BXD

Ống gió chống cháy đạt tiêu chuẩn PCCC đã và đang được áp dụng rộng rãi khắp các dự án lớn nhỏ tại Việt Nam. Ống gió chống cháy EI được coi như một tấm khiên để bảo vệ công trình. Tuy nhiên ứng dụng ống gió EI với vật liệu và giới hạn chịu lửa như thế nào? Lắp đặt vào từng vị trí công trình ra sao thì không phải ai cũng rõ.

I. ỐNG GIÓ CHỐNG CHÁY EI LÀ GÌ?

Không còn là một khái niệm xa lạ, Ống gió EI là ống gió đảm bảo được yếu tố toàn vẹn (E) và khả năng cách nhiệt (I). Điều này đã được TCVN 5687:2010 mà Bộ xây Dựng đã quy định.

Cụ thể là:

E (Integrity) – giới hạn về độ toàn vẹn của vật liệu cụ thể là ống gió, mà ở mức giới hạn nhất định. Cấu kiện vẫn được duy trì toàn vẹn mà không bị nứt, gãy hỏng…

I (Insulation) – giới hạn về khả năng cách nhiệt, mà ở giới hạn đó, ống gió vẫn giữ được khả năng cách nhiệt ổn định. Kết cấu chính của vật liệu không bị ảnh hưởng bởi tác dụng nhiệt cao.

Nói một cách khác, ống gió chống cháy tiêu chuẩn EI cơ bản cũng chính là loại ống gió thông thường. Nhưng được sơn và bọc bằng các lớp bảo vệ, cách nhiệt bên ngoài. Nhờ vậy ống gió ei có khả năng chịu được nhiệt độ cao theo tiêu chuẩn EI 30, EI 40, EI 60, EI 90, EI 120.

II. VỊ TRÍ CHUẨN ĐỂ LẮP ĐẶT ỐNG GIÓ CHỐNG CHÁY EI

Trong cùng một công trình, tại mỗi vị trí lại yêu cầu lại cần lắp đặt loại ống gió chống cháy EI với vật liệu và giới hạn chịu lửa khác nhau theo QCVN 06:2021/BXD như sau:

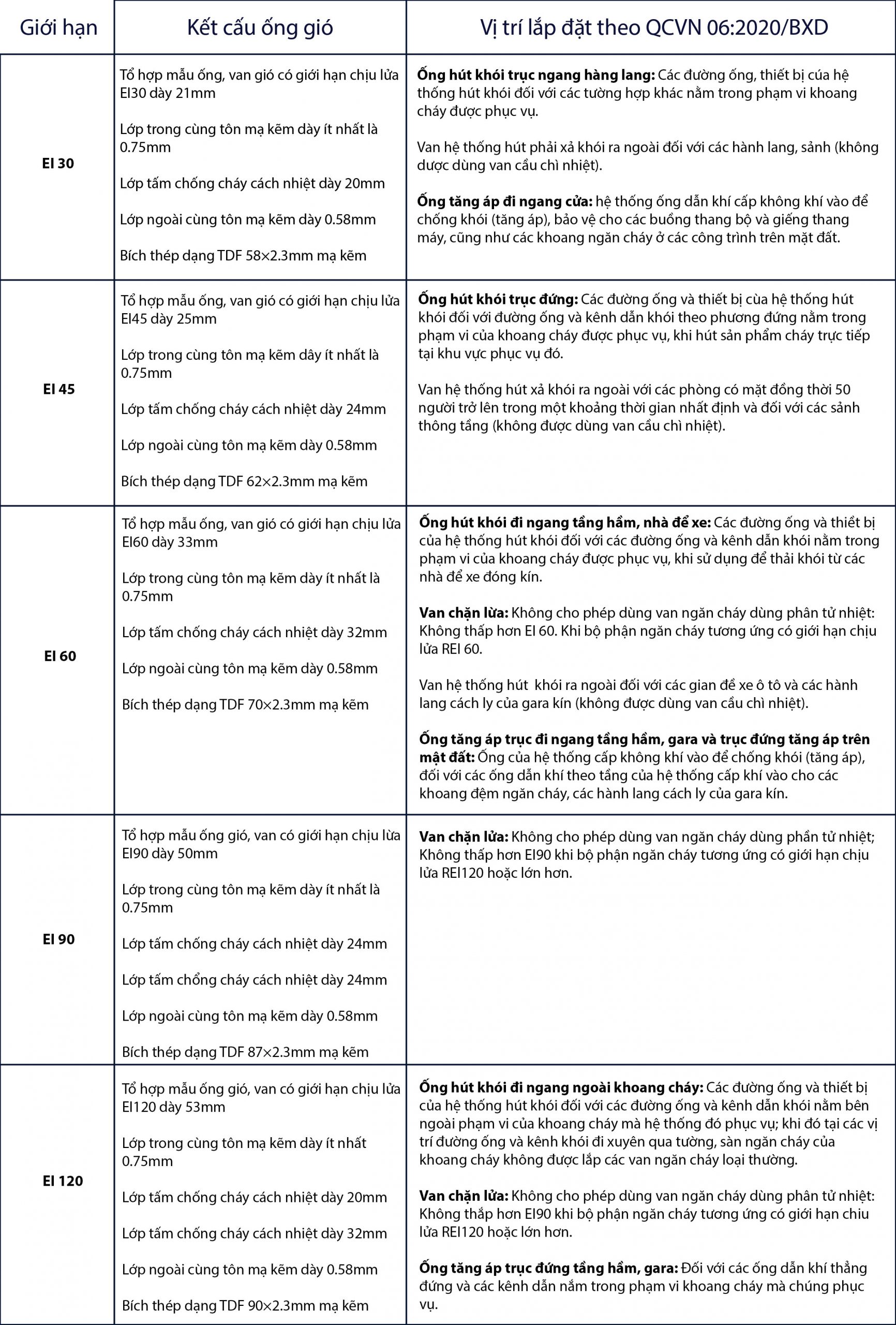

Vị trí lắp đặt ống gió EI theo quy chuẩn quốc gia
Vị trí lắp đặt ống gió EI theo quy chuẩn quốc gia

III. LƯU Ý QUAN TRỌNG KHI LẮP ĐẶT

Lưu ý quan trọng – đường ống và thiết bị của hệ thống hút khói phải được làm từ vật liệu không cháy, có giới hạn chịu lửa không nhỏ hơn:

  • EI120 – đối với các đường ống và kênh dẫn khói nằm bên ngoài phạm vi của khoang cháy mà hệ thống đó phục vụ. Khi đó tại các vị trí đường ống và kênh khói đi xuyên qua tường. Sàn ngăn cháy của khoang cháy không được lắp các van ngăn cháy loại thường mở.
  • EI60 – đối với các đường ống và kênh dẫn khói nằm trong phạm vi của khoang cháy được phục vụ. Khi sử dụng để thải khói từ các gara để xe dạng kín.
  • EI45 – đối với đường ống và kênh dẫn khói theo phương đứng nằm trong phạm vi của khoang cháy được phục vụ, khi hút sản phẩm cháy trực tiếp tại khu vực phục vụ đó;
  • EI30 – đối với các trường hợp khác nằm trong phạm vi khoang cháy được phục vụ.

Việc bố trí các quạt hút với giới hạn chịu lửa phù hợp (ví dụ: 0,5 giờ ở 200ºC; 0.5 giờ ở 300ºC; 1 giờ ở 300ºC; 1 giờ ở 400ºC; 1 giờ ở 600ºC hoặc 1.5 giờ ở 600ºC, …). Tất cả phải được thực hiện căn cứ vào nhiệt độ tính toán của dòng khí chuyển dịch, tương ứng với hạng của gian phòng được phục vụ.

IV. CÁC PHƯƠNG ÁN XẢ KHÓI KHI ỨNG DỤNG HỆ THỐNG THÔNG GIÓ

Khói và sản phẩm cháy phải được xả ở bên ngoài nhà và công trình theo một trong hai phương án sau:

  • Qua các ô thoáng, giếng xả khói nằm trên tường ngoài không có ô cửa. Hoặc cách các ô cửa không nhỏ hơn 5m theo cả phương ngang và phương đứng và cách mặt đất hơn 2m. Khoảng cách đến ô cửa có thể giảm xuống nếu bảo đảm vận tốc xả khói không nhỏ hơn 20m/s.
  • Qua các giếng xả khói tách biệt nằm trên mặt đất ở khoảng cách không nhỏ hơn 15m. Vị trí tính đến tường ngoài có ô cửa và các miệng hút của hệ thống điều hòa không khí, tăng áp của nhà đó.

Cho phép xả khói từ các ống hút khói từ tầng hầm và tầng nửa hầm qua các khoang được thông gió. Trong trường hợp này, miệng xả khói phải được đặt cách nền của khoang thông gió ít nhất là 6m (cách kết cấu của một nhà ít nhất là 3m theo chiều đứng và 1m theo chiều ngang) hoặc đối với thiết bị xả dạng ướt phải cách mặt sàn ít nhất là 3m. Không lắp các van khói trên những ống này.

V. ĐƠN VỊ SẢN XUẤT ỐNG GIÓ TIÊU CHUẨN ỐNG GIÓ CHỐNG CHÁY EI UY TÍN – GIÁ RẺ?

Nhà Máy bách Khoa Việt Nam là một trong những đơn vị tiên phong trong việc sản xuất và phân phối ống gió chống cháy ei đạt chuẩn PCCC. Với phương châm sản xuất sản phẩm ống gió EI UY TÍN – GIÁ RẺ. Bách Khoa Việt Nam đã và đang phục vụ cho hơn 10.000 công trình, dự án lớn nhỏ toàn quốc

Gọi ngay hotline: 0967 505 030 để được tư vấn kĩ thuật miễn phí 24/7 và tận hưởng sự chuyên nghiệp, uy tín và bền đẹp trong từng sản phẩm!
