Tủ bảng điện là gì? Những loại tủ điện nào phổ biến trên thị trường?

Tủ điện xuất hiện ở rất nhiều nơi trong cuộc sống hằng ngày của chúng ta. Từ trong nhà, trường học, cơ quan hay thậm chí cả trên đường phố. Nhưng mỗi chiếc tủ đều có đặc điểm khác nhau tùy vào nhu cầu sử dụng. Vậy có những loại tủ điện nào trên thị trường? Bách Khoa Việt Nam sẽ giúp bạn tìm hiểu qua bài viết dưới đây.

Tủ bảng điện là gì?

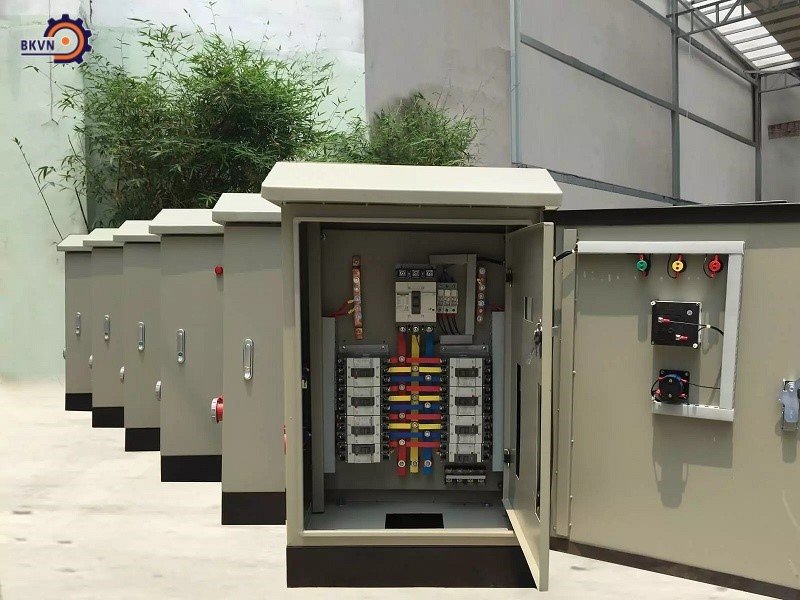

Tủ bảng điện có thể xem như một chiếc hộp hình vuông hoặc hình chữ nhật chứa các thiết bị điện. Tùy vào nhu cầu sử dụng mà tủ điện sẽ được thiết kế theo những tiêu chuẩn khác nhau. Công dụng cơ bản của tủ điện là dùng để bảo vệ các thiết bị bên trong. Đồng thời cũng sẽ tránh được việc ai đó tác động vào hệ thống điện gây nguy hiểm.

Tham khảo thêm: Tủ điện theo tiêu chuẩn IEC – Tại Đây

Tham khảo thêm: Các bước thiết kế Tủ Điện đạt chuẩn – Tại Đây

Những thành phần thường có bên trong tủ điện

Tùy vào loại tủ mà sẽ có những thành phần khác nhau. Nhưng về cơ bản thì mỗi chiếc tủ điện đều sẽ có những thành phần sau:

• Các nút bấm: Các nút bấm này giúp bạn có thể thực hiện các thao tác để điều khiển tủ.
• Công tắc: Công tắc có chức năng đóng mở nguồn điện (cầu dao). Một số tủ điện sẽ chứa nhiều mạch điện thì công tắc có thể được sử dụng để chuyển mạch. Có 2 loại công tắc là đơn và đa.
• Aptomat: Aptomat có chức năng tương tự như cầu chị. Khi mạch bị quá tải, aptomat sẽ ngắt mạch để tránh các sự cố xảy ra. Aptomat không phải là cầu chì và hoạt động tốt hơn cầu chì.
• Rơ le trung gian: Đây là thành phần giúp chuyển mạch trong những mạch điều khiển có nhiều tiếp điểm.
• Lưới lọc và quạt: Để hạ nhiệt và lọc bụi cho các thiết bị bên trong tủ.

Tham khảo thêm: Cách lựa chọn kích thước tủ điện theo từng công trình – Tại Đây

Tham khảo thêm: Thông tin chi tiết về tủ điện 3 pha – Tại Đây

Tham khải thêm: Tủ điện Sino – những điều bạn cần biết – Tại Đây

Những loại tủ điện phổ biến trên thị trường

Trên thị trường hiện nay có nhiều loại tủ điện với nhiều tên gọi khác nhau. Khi phân loại, bạn có thể dựa vào mức điện thế, công nghiệp hay dân dụng và tính năng. Dưới đây là những loại tủ điện được sử dụng phổ biến nhất hiện nay:

Tham khảo thêm: Tủ điện gia đình và những kiến thức bạn cần biết

Tủ điện phân phối chính – MSB

Đây là loại tủ điện có dòng điện định mức là 6300A được sử dụng trong nhà. Tủ này có chức năng đóng mở và bảo vệ, phân phối điện cho các phụ tải.

Tủ điện chuyển mạch – ATS

Tủ ATS có dòng điện định mức dao động từ 1600A – 6300A.  Tủ ATS thường được dùng như một nguồn điện dự phòng cho các nguồn tải cần hoạt động liên tục. Tủ sẽ tự động chuyển nguồn cấp điện từ nguồn chính sang nguồn dự phòng khi nguồn chính bị ngắt.

Tủ điện MDB

Loại tủ điện này được dùng nhiều trong những khu sản xuất, nhất là lĩnh vực cơ khí. Tủ này luôn xuất hiện trong hệ thống điện hạ thế với vai trò chia nguồn điện cho phụ tải. Việc này vừa duy trì hoạt động vừa bảo vệ các động cơ thiết bị không bị quá tải điện.

Tủ điện phân phối – DB

Tủ điện phân phối xuất hiện ở nhiều công trình lớn như nhà máy, xí nghiệp hoặc nhà cao tầng. Tủ thường được sử dụng trong hệ thống điện hạ thế và có dòng điện định mức là 1000A.

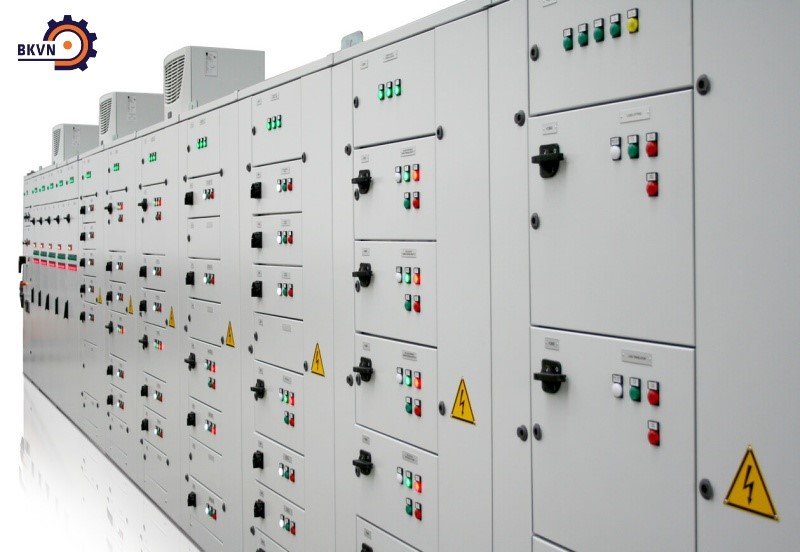

Tủ điện điều khiển trung tâm – MCC

Tủ điện MCC thường được dùng cho các động cơ công suất lớn. Bạn có thể chọn phương thức khởi động trực tiếp, mềm, sao tam giác, biến tần tùy vào nhu cầu. Không chỉ cấp nguồn để hoạt động mà tủ MCC còn giúp bảo vệ động cơ khi có xảy ra quá tải, quá áp, thấp áp,…

Tủ điều khiển PLC

Tủ PLC thường được sử dụng cho những dây chuyền sản xuất. Bên trong tủ sẽ có một phần mềm được lập trình để tủ có thể tự động vận hành. Ngoài ra, bạn cũng có thể điều khiển tủ điện này thông qua màn hình cảm ứng hoặc máy tính.

Tủ RMU

Tủ RMU thường được sử dụng cho các trạm biến áp, các nhà máy, khách sạn, công trình lớn. Loại tủ này được áp dụng cho các trạm đóng cắt với khả năng đo đạc, kết nối và bảo vệ máy biến áp. Tủ RMU có hai loại là loại có thể mở rộng hoặc không mở rộng.

Tủ điện cứu hỏa

Tủ điện cứu hỏa sẽ vận hành theo quy trình sau:

• Khi hệ thống PCCC bị rò nước, tủ sẽ tự động bơm bù áp.
• Tự cấp điện cho các thiết bị bơm nước khi có báo cháy.
• Bơm nhiên liệu cần thiết khi có báo cháy và mất điện
• Sạc tự động và thông báo tình trạng ắc quy.

Nhờ quy trình này mà khi có cháy, các thiết bị phun nước sẽ được vận hành và luôn đảm bảo có đầy đủ nhiên liệu.

Tủ điện điều khiển chiếu sáng

Đây là loại tủ điện được sử dụng cho các hệ thống đèn chiếu sáng. Tủ này có thể sử dụng cho các hệ thống đèn đường, đèn trong khu thương mại, công viên,…

Tủ tụ bù

Đây là loại tủ điện được dùng trong các công trình lớn như nhà máy, xưởng sản xuất, trung tâm thương mại. Công dụng của tủ này là bù công suất cho các phụ tải

Tủ rack

Tủ rack không dùng để chứa các thiết bị điện thông thường mà dùng để chứa các thiết bị mạng. Tủ này chỉ có một chức năng duy nhất là bảo vệ thiết bị mạng như router, switch,…

Tủ điện công tơ

Tủ điện công tơ là loại tủ có chức năng tính số điện đã sử dụng. Nhờ vậy người dùng hoặc nhân viên điện lực có thể biết được mức điện tiêu thụ.

Tủ điện hòa đồng bộ

Tủ điện hòa đồng bộ có chức năng khởi động và hòa hợp các nguồn điện dự phòng với nhau. Khi nguồn điện chính bị sự cố, tủ sẽ điều khiển các nguồn điện dự phòng phát cùng lúc. Tải sẽ được chia đều cho các nguồn và các nguồn dự phòng sẽ được hòa với nhau.

Trên đây là những loại tủ điện phổ biến nhất trên thị trường hiện nay. Tùy vào nhu cầu sử dụng mà bạn có thể lựa chọn những loại tủ điện khác nhau. Tuy nhiên dù là loại tủ điện nào thì cũng cần mua tại những đơn vị uy tín.
