Thực tế hiện nay, các dòng cửa chống cháy giá rẻ hoặc làm sai kết cấu/cấu tạo đã không còn khả năng vượt qua kiểm định PCCC đang ngày càng siết chặt. Vậy cấu tạo cửa thép chống cháy đạt tiêu chuẩn PCCC hiện nay có gì khác? Phải sử dụng vật liệu lõi nào? Tiêu chuẩn ra sao? Hãy đi ngay vào chi tiết dưới đây.
NỘI DUNG BÀI VIẾT
Tiêu chuẩn PCCC mới nhất đối với cửa thép chống cháy
Trước khi đi sâu vào cấu tạo cửa thép chống cháy, chúng ta cần hiểu cửa chống cháy hiện nay được đánh giá dựa trên tiêu chuẩn EI (Integrity and Insulation):
- E (Integrity – Tính toàn vẹn): Cánh cửa không được nứt, vỡ, sập hoặc xuất hiện khe hở để ngọn lửa lọt qua.
- I (Insulation – Tính cách nhiệt): Mặt bên không tiếp xúc với ngọn lửa của cánh cửa phải giữ được nhiệt độ an toàn (không làm bỏng người hoặc gây tự cháy các vật dụng xung quanh).
Ba mốc phổ biến nhất trong các công trình hiện nay là EI60, EI90 và EI120 (tương đương khả năng chống chịu 60, 90 và 120 phút).
>> Tìm hiểu sâu hơn về tiêu chuẩn cửa chống cháy mới nhất hiện nay.
Cấu tạo cửa thép chống cháy chi tiết

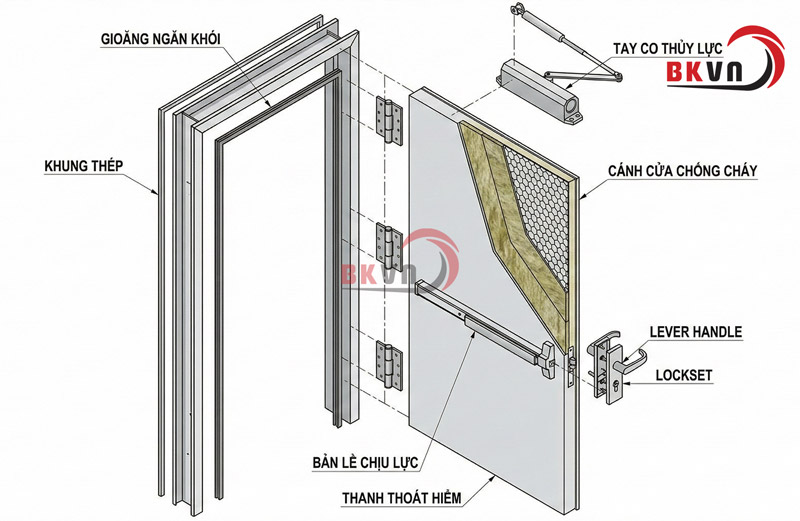

Một bộ cửa thép chống cháy hoàn chỉnh được cấu thành từ các bộ phận cốt lõi sau: Khung cửa, cánh cửa, lõi chống cháy, lớp sơn bề mặt và các phụ kiện đi kèm. Chi tiết cấu tạo từng bộ phận như sau:
Cấu tạo khung cửa thép chống cháy
Khung cửa là phần gắn cố định vào tường, chịu toàn bộ sức nặng của cánh và lực xô đẩy khi có sự cố. Vì vậy, phần khung cửa cần có sự cứng cáp từ vật liệu đến hình dạng cấu trúc.
- Vật liệu: Thép tấm mạ kẽm gia cường, độ dày từ 1.2mm (EI60) đến 1.5mm (EI120) tùy cấp độ.
- Kết cấu: Chấn dập định hình nguyên khối trên máy CNC, tạo hèm cửa (gờ chặn) giúp cánh ép sát vào khung, ngăn khói lọt qua khe hở.

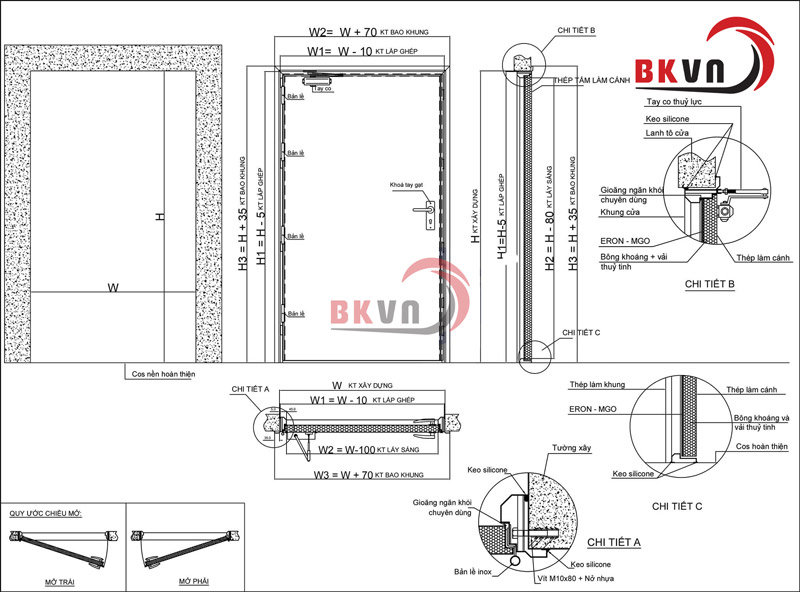

>> Bạn có thể tham khảo tất cả bản vẽ cửa chống cháy BK.
Cấu tạo cánh cửa thép chống cháy
Cánh cửa đóng vai trò như tấm khiên chắn lửa, giúp chặn đứng ngọn lửa một cách trực diện. Cấu tạo phần cánh cửa thép chống cháy gồm:
- Vật liệu: Thép cán nguội mạ điện được sản xuất theo TC Nhật Bản JIS G3141 độ dày khoảng: 0.8, 1.0, 1.2 (mm).
- Độ dày phần cánh: 45 – 50mm.
- Cấu tạo lõi: Magie Oxide (ERON), bông thủy tinh và bông khoáng. Chi tiết cấu tạo lõi chống cháy ở phía dưới.
- Bề mặt: Được phủ một lớp sơn tĩnh điện màu ghi sáng/sơn sần Jotun RAL7032. Tùy thuộc vào nhu cầu khách hàng để sơn các màu sơn khác nhau.
- Cấp độ chống cháy: EI60 (60 phút), EI70 (70 phút), EI90 (90 phút) và EI120 (120 phút).
>> Có thể bạn quan tâm: Kích thước cửa chống cháy tiêu chuẩn hiện nay
Cấu tạo lõi cửa thép chống cháy
Đây là lớp vật liệu quyết định trực tiếp đến chỉ số I (Insulation) của cửa. Vì vậy, cấu tạo lõi cửa thép là yếu tố tạo nên sự khác biệt lớn nhất về khả năng chống cháy, ngăn cháy và cách nhiệt.

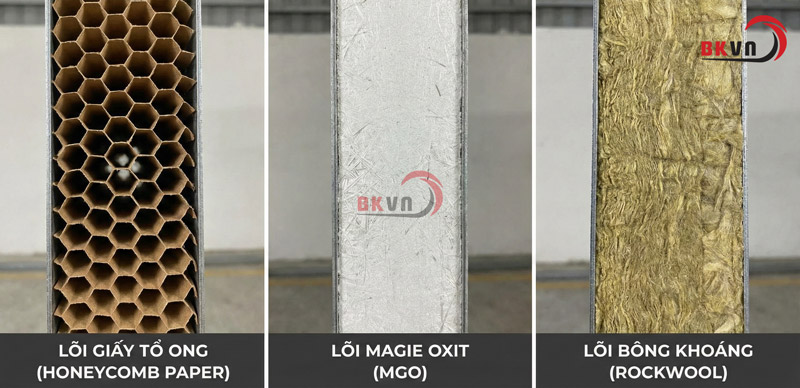

Trước đây, lõi cửa chống cháy thường dùng giấy tổ ong (Honeycomb Paper) hoặc bông thủy tinh (Glass Wool), ngoài ra còn có lõi bông khoáng (Rockwool). Hai vật liệu này có ưu điểm là nhẹ và rẻ, nhưng khả năng cách nhiệt hạn chế khiến mặt thép bên ngoài vẫn nóng lên nhanh khi có lửa – ảnh hưởng trực tiếp đến chỉ số I (Insulation) trong bài thử đốt mẫu của Bách Khoa.
Khi đó, tấm Magie Oxit (MgO) được Bách Khoa Việt Nam chú ý đến với hai đặc tính nổi bật: nhiệt độ nóng chảy lên đến 2.852°C – cao hơn nhiều so với thép (khoảng 1.538°C) – và hoàn toàn không bắt lửa, không sinh khói độc khi tiếp xúc nhiệt. Ngoài ra, hệ số giãn nở nhiệt rất thấp (0.026) giúp lõi không cong vênh, giữ được độ kín khít của cánh cửa trong suốt thời gian chịu lửa.
Từ những thử nghiệm khác nhau, kết hợp với hàng loạt quy chuẩn, tiêu chuẩn và quy định mới về PCCC của Bộ Xây dựng, Bộ Công an và các cơ quan có thẩm quyền khác, Bách Khoa đã mạnh dạn chuyển toàn bộ các dòng cửa thép chống cháy BK DOOR sang sử dụng lõi MgO kết hợp bông khoáng tỷ trọng cao.
Tuy vậy, nhược điểm của MgO so với các lõi cũ là giá thành cao hơn và cánh cửa nặng hơn – đây là lý do bông thủy tinh tỷ trọng cao và lõi giấy tổ ong vẫn được dùng ở các mẫu cửa thép an toàn của Bách Khoa với yêu cầu về khả năng chống cháy thấp hơn.
Phần lớp sơn bề mặt
- Nước sơn được xử lý photphat hoá tẩy dầu mỡ và rỉ sét trên bề mặt thép. Đảm bảo bề mặt cửa tốt nhất, tránh trầy xước và tính thẩm mỹ cao.
- Cửa được sơn tại phòng sơn, màu sơn tùy thuộc vào yêu cầu khách hàng.
Các bộ phụ kiện của cửa chống cháy
Phụ kiện cửa chống cháy rất đa dạng và nhiều mẫu mã, thương hiệu cũng như tính năng. Trong cấu tạo cửa thép chống cháy, các dòng phụ kiện chủ đạo được dùng gồm:
- Bản lề inox 304: Kết cấu chắc chắn, khả năng chịu lực, chịu nhiệt tốt. Giúp cửa chắc chắn, vận hành trơn tru.
- Thanh đẩy thoát hiểm: Là loại phụ kiện chuyên biệt cho cửa chống cháy tại các khu vực thoát hiểm. Trong các trường hợp khẩn cấp thanh thoát hiểm giúp mở cửa mà không cần chìa khóa.
- Tay co thủy lực: Có 3 loại tay co thủy lực phổ biến: Tay co thủy lực AAA-N2 lực co 65kg, Hafele 499.30.002, tay co thủy lực King 1520.
- Doorsill inox: Giúp bịt kín khoảng trống khe dưới của cửa. Đảm bảo cửa luôn ở trạng thái khép kín hoàn toàn khi đóng.
- Gioăng chống cháy: Thiết kế dạng dẹt hoặc ống. Đảm bảo cửa luôn khít, giảm tiếng ồn, ngăn chặn khói thoát ra ngoài cửa.
- Tay nắm, tay kéo, tay đẩy: Chất liệu inox siêu bền, thường được lắp đặt tại các phòng rác khu chung cư.
- Kính chống cháy: Kính chống cháy cách nhiệt các loại từ EI60 – EI120, kính chống cháy an toàn 2 loại 70 phút và 90 phút.
- Các loại khóa cửa: UL Hand Lock, Lock, Hand Lock, Lock Structure, khóa điện tử.
>> Xem ngay danh sách các phụ kiện cửa chống cháy được Bách Khoa cung cấp kèm theo cửa
Những câu hỏi thường gặp về cấu tạo cửa thép chống cháy (FAQ)
Q: Cửa thép chống cháy lõi MgO và lõi bông thủy tinh khác nhau thế nào?
A: MgO có tỷ trọng cao hơn, khả năng cách nhiệt tốt hơn và không sinh khói độc khi nung. Bông thủy tinh tỷ trọng cao vẫn đạt EI60 nhưng khó đạt EI90/120. Cả hai đều hợp lệ nếu có mẫu đốt kiểm định đạt chuẩn.
Q: Gioăng trương nở có cần thay định kỳ không?
A: Có. Thông thường nên kiểm tra gioăng mỗi 1–2 năm. Nếu gioăng bị cứng, nứt hoặc bong tróc, cần thay thế ngay để đảm bảo cửa vẫn đạt chuẩn ngăn khói.
Q: Cửa chống cháy có bắt buộc phải có thanh thoát hiểm (panic bar) không?
A: Không, theo TCVN 3890 và QCVN 06:2022/BXD, cửa thoát nạn tại các công trình công cộng, chung cư, nhà máy bắt buộc phải trang bị thiết bị mở cửa khẩn cấp (panic bar hoặc tương đương). Trong khi cửa chống cháy căn hộ hoặc cửa chống cháy kỹ thuật sẽ không yêu cầu thanh thoát hiểm.
Trên đây là chi tiết cấu tạo cửa thép chống cháy của Bách Khoa, nếu bạn cần thay đổi thông số hoặc tùy chỉnh theo bản vẽ/yêu cầu từ kiến trúc sư công trình, dự án của mình, hãy liên hệ ngay với chúng tôi để nhận được tư vấn và báo giá mới nhất và chính xác nhất.
