Thông số kỹ thuật ống gió vuông – Bách Khoa Việt Nam
Vật Tư Thiết Bị Bách Khoa Việt Nam là đơn vị sản xuất ống gió, tháng cáp, van gió, cửa gió và vật tư phụ toàn bộ sản phẩm được gia công song song là hệ thống máy móc và trang thiết bị tiên tiến giúp quá trình sản xuất và chạy tiến độ nhanh.

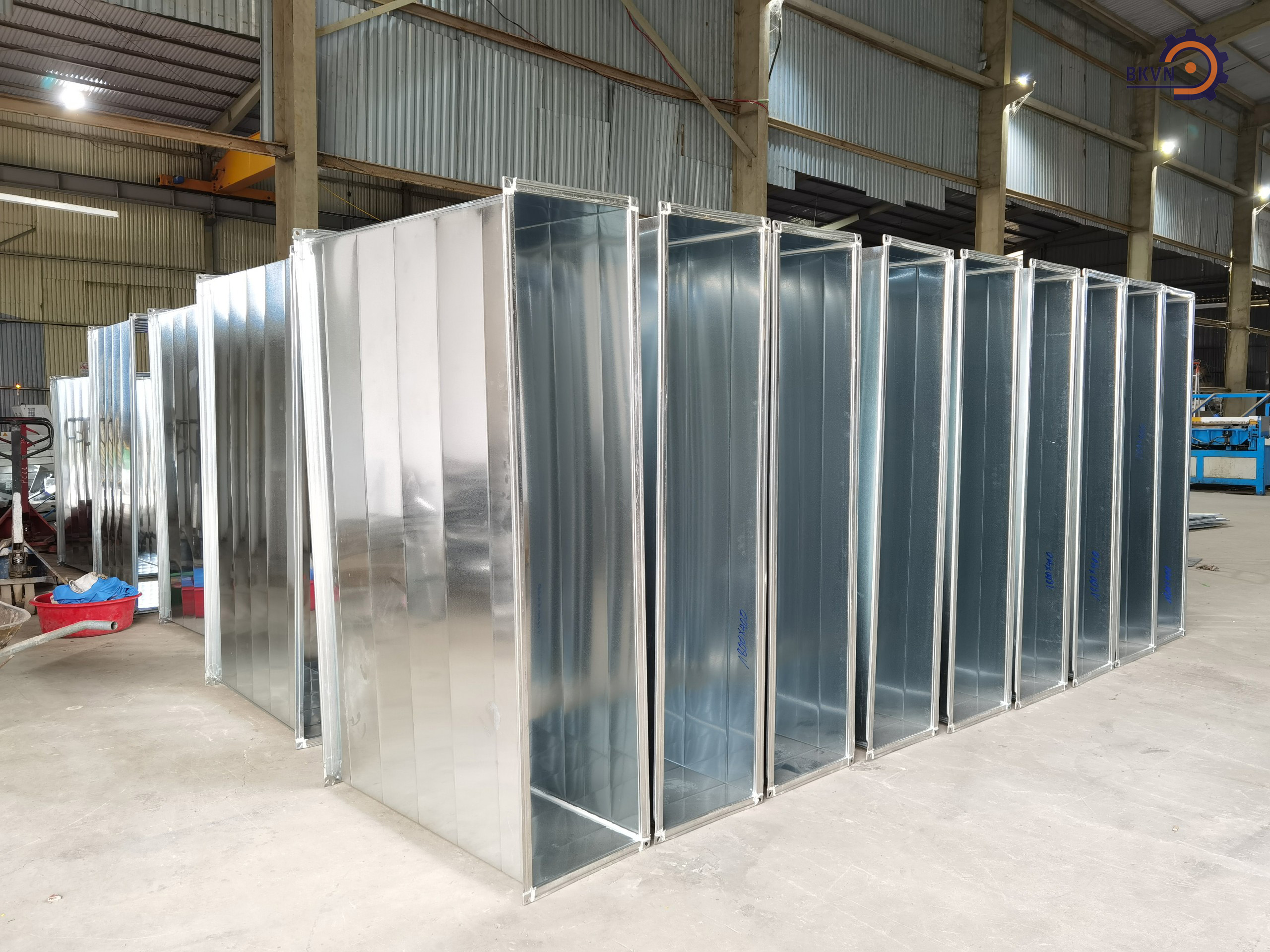

Bài viết này nhằm bổ sung kiến thức cụ thể chi tiết nhất về ống gió vuông.
I.Đặc Điểm
- Dùng cho hệ thống điều hòa không khí và thông gió
- Các chỉ tiêu của vật liệu để sản xuất ống gió
- Giới hạn chảy: 312 N/mm2
- Độ bền kéo đứt: 347 N/mm2
- Độ giãn dài tương đối: 18%
- Chiều dày lớp mạ: 5,7 – 8,3 um
- Có thể sản xuất độ dày từ 0,5mm đến 1,15mm
- Được sản xuất và chế tạo từ vật liệu bằng tôn Hoa Sen, Phương Nam hoặc inox tùy theo yêu cầu của từng dự án.
II.Độ dày tấm tôn để chế tạo ống gió và các chi tiết
| Độ dày (mm) | 0.48 | 0.58 | 0.75 | 0.95 | 1.15 |
| V (mm) | ≤ 450 | 451 ÷ 750 | 751 ÷ 1500 | 2501 ÷ 2200 | >2200 |
| V > 15m/s | 751 ÷ 1200 | 1201 ÷ 2200 | >2200 |
1.Mặt bích ống gió tiết diện chữ nhật (Kích thước tính bằng mm)
| Độ dài cạnh lớn ống gió
Tiết diện hình chữ nhật |
Cột áp (Pa) | Quy cách vật liệu làm mặt bích |
| ≤600 | ≤1000 | Nep C |
| +≤1600 (Cột áp thấp)
+≤1250 (Cột áp trung bình) +≤1000 (Cột áp cao) |
≤2000 | TDC |
| +>1500 (Cột áp thấp)
+>1000 (Cột áp trung bình) +>500 (Cột áp cao) |
≤2500 | Thép góc V 40×3.2 |
2.Độ dày vật liệu để chế tạo ống gió (Kích thước tính bằng mm)
a.Tấm thép không gỉ
| Đường kính hoặc độ dài cạnh lớn ống gió | Độ dày thép không gỉ |
| 100 ÷ 500 | 0.5 |
| 560 ÷ 1120 | 0.75 |
| 1250 ÷ 2000 | 1.0 |
b.Mặt bích thép không gỉ
| Đường kính hoặc độ dài cạnh lớn ống gió | Quy cách vật liệu mặt bích |
| ≤280 | 25 x 4 |
| 320 ÷ 560 | 30 x 4 |
| 630 ÷ 1000 | 35 x 6 |
| 1120 ÷ 2000 | 40 x 8 |
c.Nhôm lá
| Đường kính hoặc độ dài cạnh lớn ống gió | Độ dày của tấm nhôm lá |
| 100 ÷ 320 | 1.0 |
| 360 ÷ 630 | 1.5 |
| 700 ÷ 2000 | 2.0 |
